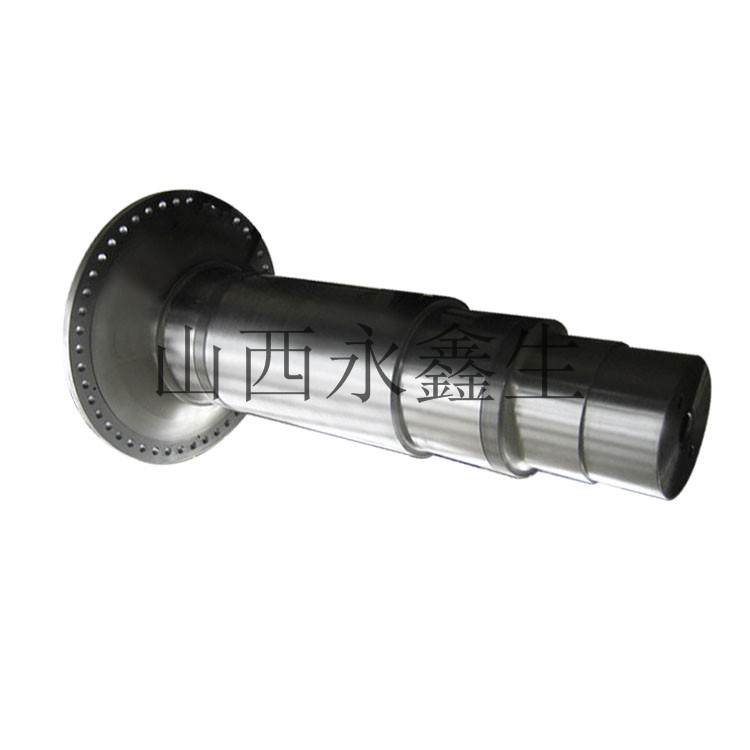

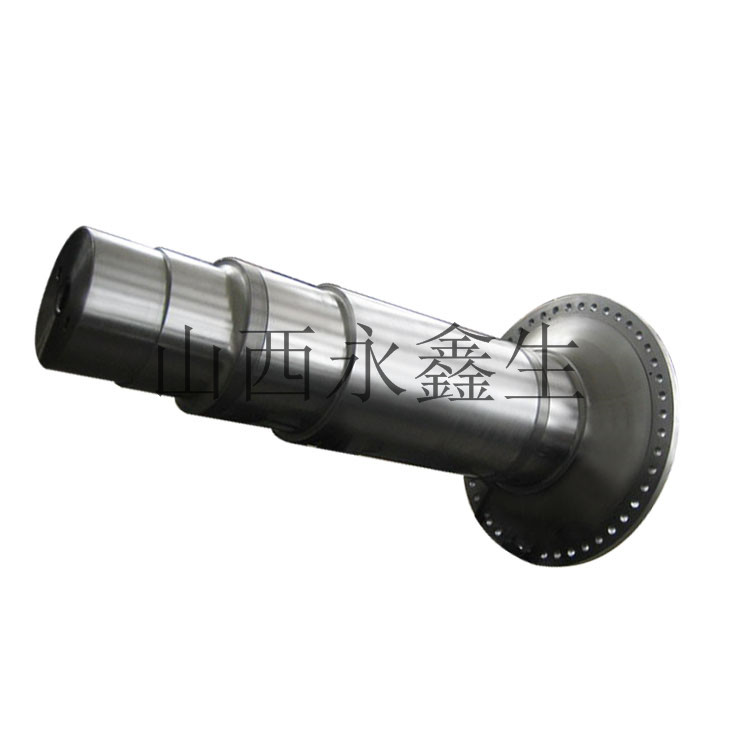

主軸鍛件應用鋼錠直接鍛造成形。應盡可能保持主軸軸線與鋼錠的中心線重合，鋼錠兩端應有足夠的切除最，確保主軸無縮孔、嚴重的偏析及其他有害的缺陷。主軸鍛件應在有足夠噸位的鍛壓設備上鍛造成形, 鍛造比應大于3.5,確保鍛透和組織均勻。除非訂貨合同另有規定，鋼錠質較好的一端應為法蘭端。

   主軸鍛件在性能熱處理后應檢杳硬度均勻性，同一主軸表面的硬度差不應超過30HBW。主軸不應有裂紋、門點、縮孔、折、嚴重的偏析和嚴重的非金厲夾雜物聚集等影響使用性能和表面質的缺陷。對于有中心孔的主軸應進行內孔表面檢查，內孔表面應干凈，且沒有污點、熱剝落、鐵銹、工具碎片、磨削痕跡、劃痕及螺旋流向線等，不同孔徑之間應平滑過渡，不應有尖角或尖緣。

1.超聲檢測

主軸在調質熱處理并粗車表面后進行100%超聲檢測，供方應保證檢測結果符合以下要求：

a)當量平底孔直徑小于或等于直徑3mm的單個分散缺陷不計，大于當量平底孔直徑3mm的缺陷應做記錄；

b)單個點狀不連續的當量平底孔直徑缺陷最大允許為直徑5mm；

c)不應存在大于或等于當暈平底孔直徑3mm密集形點狀不連續，不應存在長條形不連續；

d)底波降低系數應小于或等于0.5。

2.磁粉檢測

    主軸在外閥表面精加工后，對主軸整個外闊表面及兩端面進行磁粉檢測，供方應保證檢測結果符合以下要求：

a)記錄限為大于或等于1mm,評定框為148mmX105mm；

b)單個線性磁痕允許的最大長度L和成排磁痕允許的最大長度Lg為2mm：

c)評定框內允許的線性磁痕累積最大長度為5mm;

d)評定框內允許的單個圓形磁痕的尺十為3mm;

e)評定框內允許的最大磁痕數罱為5個。

3.晶粒度

主軸調質后平均晶粒度應大于或等于6.0級。

4.尺寸和表面粗糙度

加工后的主軸應符合訂貨圖樣規定的尺寸、公差和表面粗糙度要求
